当社は各種の試験設備・分析機器をお客様にご利用頂くために、受託試験・分析業務を承っております。
大型の横型引張試験機や疲労試験機などの試験設備をはじめとし、
金属元素の分析機器、国内最大規模の産業用Ｘ線ＣＴスキャン装置、金属摩耗試験機
など、多種多様な試験設備を取り揃えております。
各種試験業務に関しまして、お困りの場合は遠慮なくお問い合わせ下さい。
過去に受託した試験事例をご紹介します。当社の試験機でお客様のお悩みを即座に解決します！
-
引張試験事例（4000kN横型引張試験機）
某ロープメーカー様の手間を省くことができました
■ お困りごと
ロープ・スリングメーカーのA社様では品質保証のため、引張試験機で製品の強度を確認する必要がありました。 しかし、A社様の取り扱う製品は全長が長いため、そのままでは試験機にセットすることができず、別途、引張試験機として 短い模擬品を製作する必要がありました。
■ 解決策
そこで当社は、大きな試験空間を備えた横型引張試験機を使用しました。長さ8mまで対応できるため、短い模擬品を 製作せずとも引張試験が可能となりました。
■ 効果・ユーザーさまの声
実製品をそのまま試験できるようになり、試験用模擬品の製作が不要になりました。 A社様には、余計な手間やコストを省くことができたと大変喜んでいただきました。
-
X線CTスキャン事例①
某電力会社様のお困りごとを解決しました
■ お困りごと
送電線に用いられる電線は、「直線スリーブ」と呼ばれる部品でつなぎとめられていることがあります。 スリーブ内には空間があるため、内部に水分が侵入すると、電線やスリーブと反応し腐食生成物が堆積、電気抵抗が大きくなり、 スリーブが発熱し電線が切れてしまう恐れがありました。原因究明に内部状況把握するには、スリーブを切断する必要がありました。
■ 解決策
そこで当社は、X線CTスキャンを使用し撮影することで、非破壊で内部状況の観察を可能としました。 また、任意の位置で腐食生成物の堆積状況を詳しく把握できるようにもなりました。
■ 効果・ユーザーさまの声
従来は、切断し内部状況を把握していたため、残存強度の確認は断念せざる得ませんでした。 X線CTによる非破壊観察ができるようになり、腐食生成物発達状況を把握した上で残存強度試験も可能となりました。
-
X線CTスキャン事例②
鋳物製品の欠陥調査に対する問題を解決しました
■ お困りごと
新規鋳物製品を製作した際は、鋳造方案の妥当性を評価するため、鋳造欠陥の有無を調べる必要があります。 従来は、帯鋸盤などを用い、製品そのものを切断し、切断面に欠陥がないかを調べていました。 そのため切断する位置や方向により欠陥を見逃す恐れがありました。
■ 解決策
そこで当社は、80mmの透過能力（鉄系鋳物の場合）を誇るX線CTスキャンを用い、任意に見たい位置、方向を撮影し、 鋳造欠陥の有無を正確に評価することを可能にしました。
■ 効果・ユーザーさまの声
帯鋸盤などを使った切断作業が不要となり、任意の位置を撮影できるため、鋳造欠陥を見落とすことなく方案を正確に評価することができました。 また非破壊検査のため、評価後の製品は使い続けて他の試験に使うことができました。
-
X線CTスキャン事例③
カシメ部品の良否判定にご利用いただきました
■ お困りごと
機械部品の組立加工を行なっているK社様からのご依頼。K社様が、顧客から支給された部品のカシメ加工を行なう際 若干加工条件が悪く、正常にカシメられていないものが発生してしまう恐れがありました。 それは、外観からの良品判別はつかないものでした。しかし、ロットアウトになると支給品を全数を弁償しなければならないため、 何とか顧客への納品前に選別できないか？というご相談でした。
■ 解決策
そこで当社は、産業用X線CTスキャンを用い、カシメ部の断面を撮影、内部状況を観察し、良品判定を行ないました。
■ 効果・ユーザーさまの声
K社様の顧客支給品の損害を最小限に抑える事に成功。高出力・広撮影範囲の特徴を活かし、一度に多数の部品を検査することで、 選別費用も少なくて済んだと大変喜んでいただけました。
当社では、国内最大級の試験設備を保有しています。試験設備の殆どが大型のがいし装置を実物大で試験できるスペースがあります。

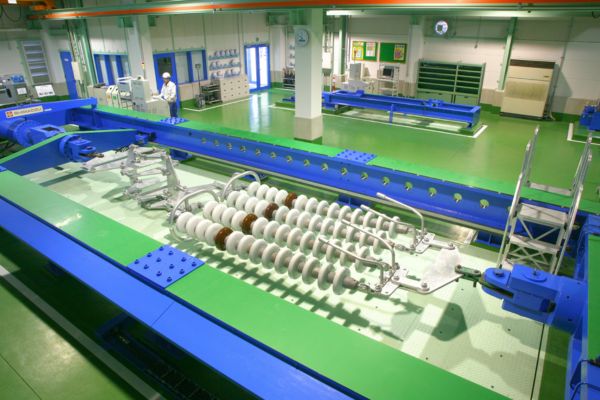

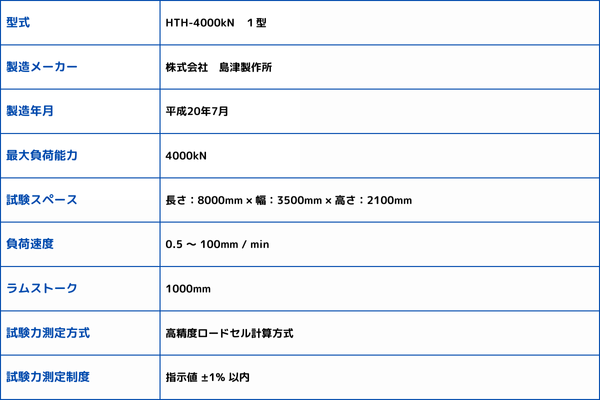

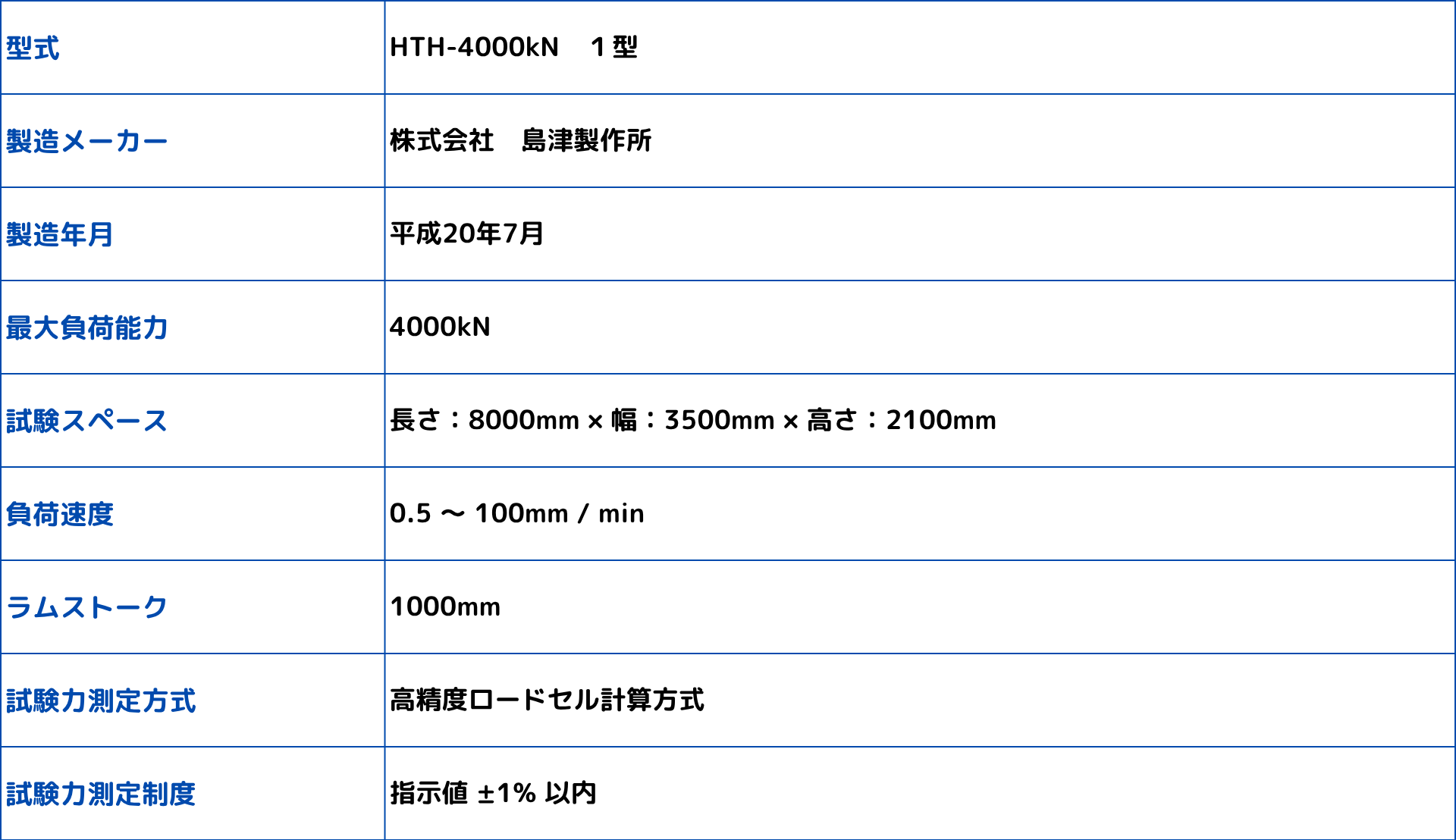

4000kN横型引張試験機
1000kV架空送電線の4連耐張装置などの大型がいし装置を、実際に引張試験を実施することができます。 高い負荷能力を備え、国内で使用されるがいし装置すべての引張試験が可能です。 試験データとして、荷重-伸びのデータを出力可能です。

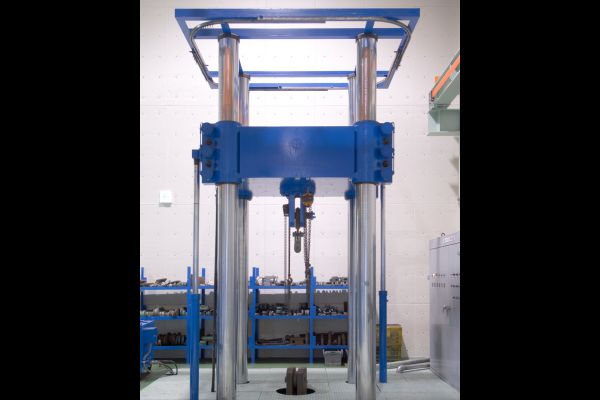

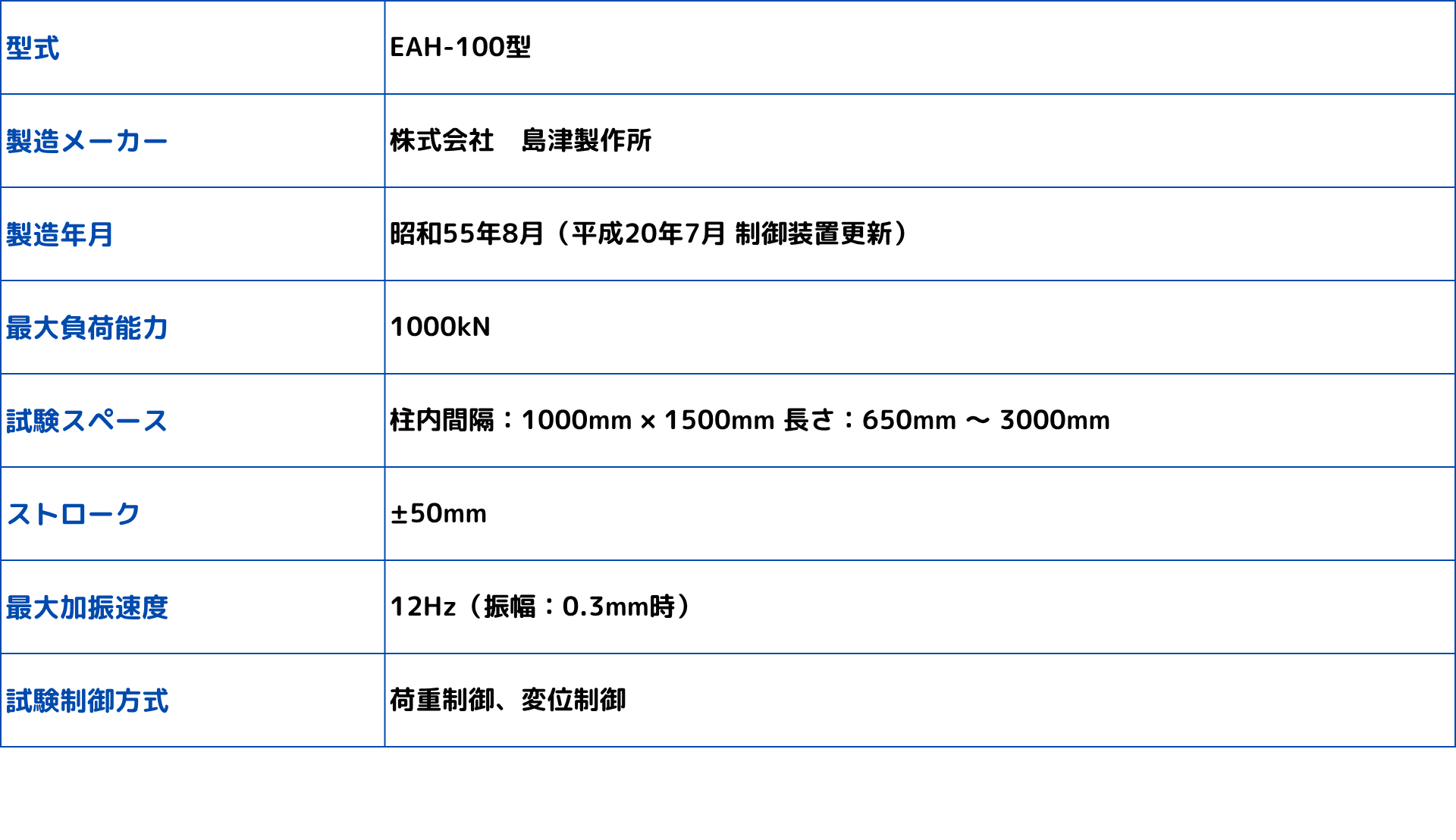

1000kN疲労試験機（縦型）
電気油圧サーボ式制御システムを装備した縦型疲労試験機です。 主に懸垂装置用架線金具の疲労試験に用いられます。 デジタル方式により、リアルタイムに試験波形が確認できるシステムです。

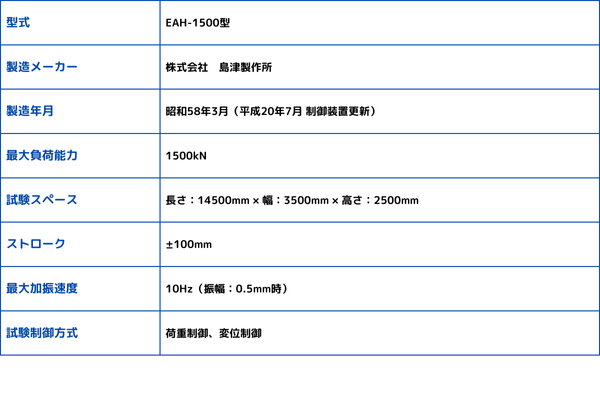

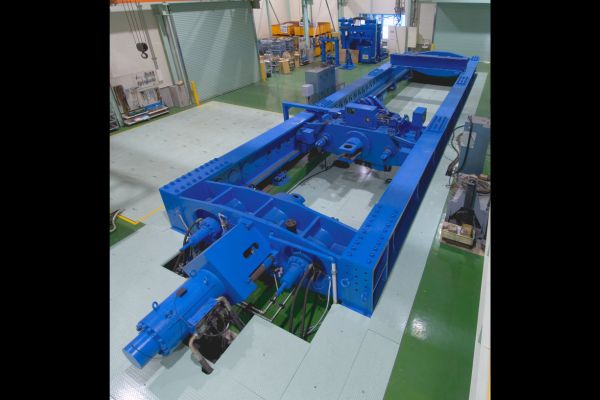

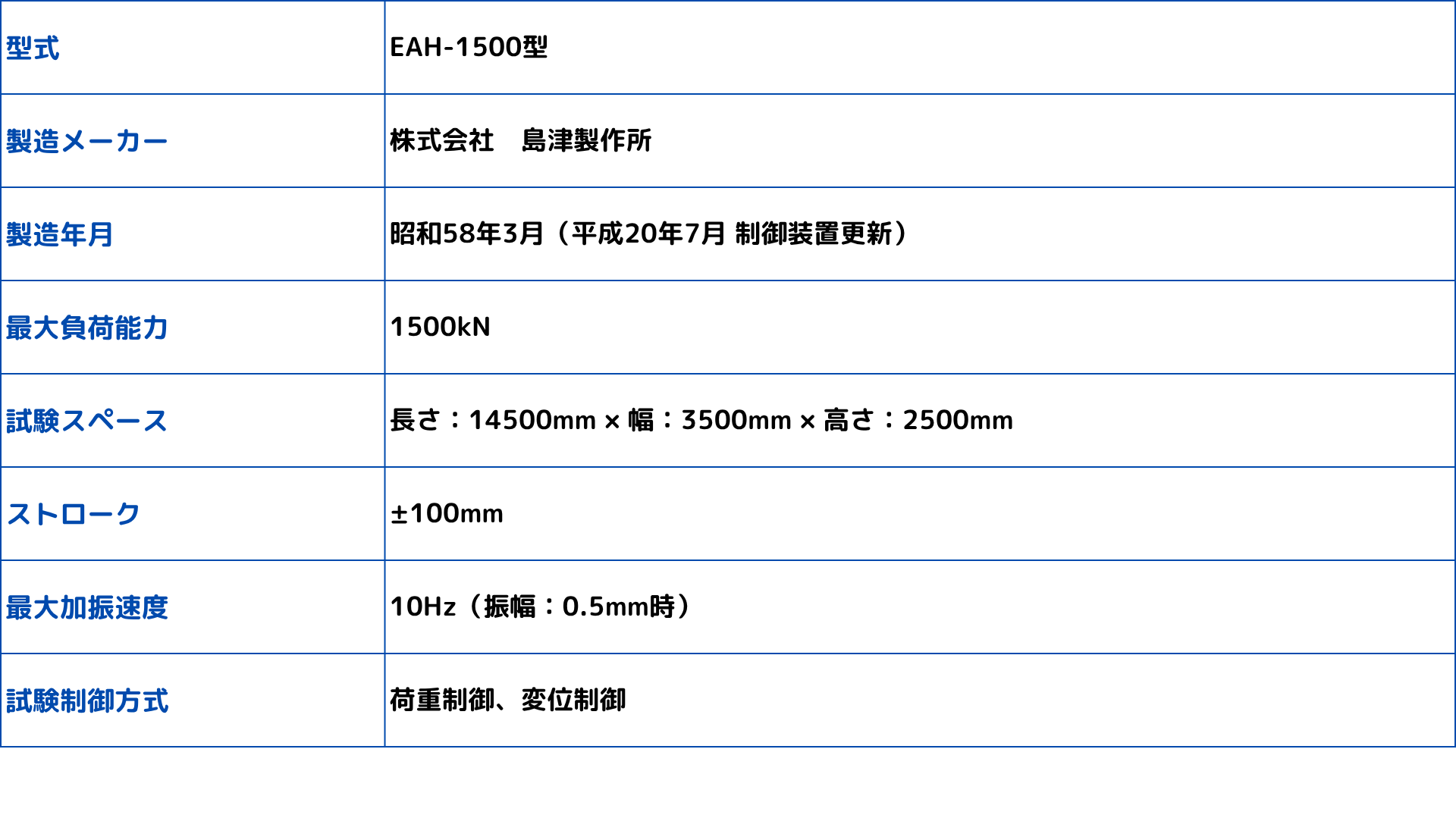

1500kN疲労試験機（横型）
電気油圧サーボ式制御システムを装備した最新鋭の横型疲労試験機です。 主に耐張装置の疲労試験を実施可能です。また、片側の引留部は回転させることができ、稔回試験も実施可能です。 デジタル方式により、リアルタイムに試験波形が確認できるシステムです。

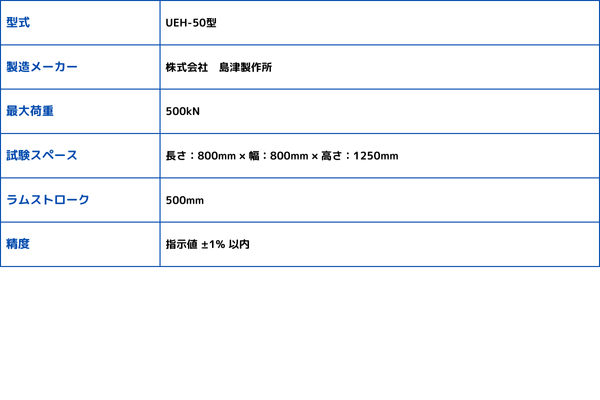

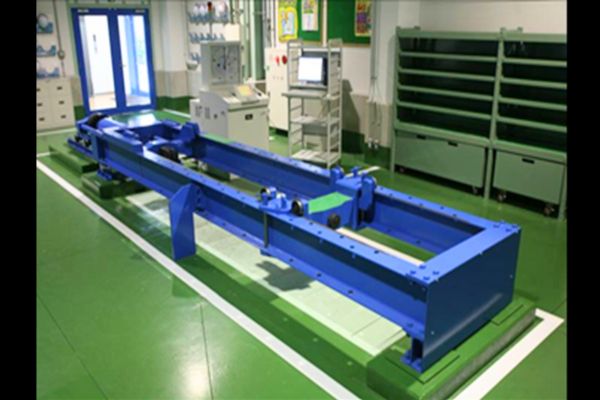

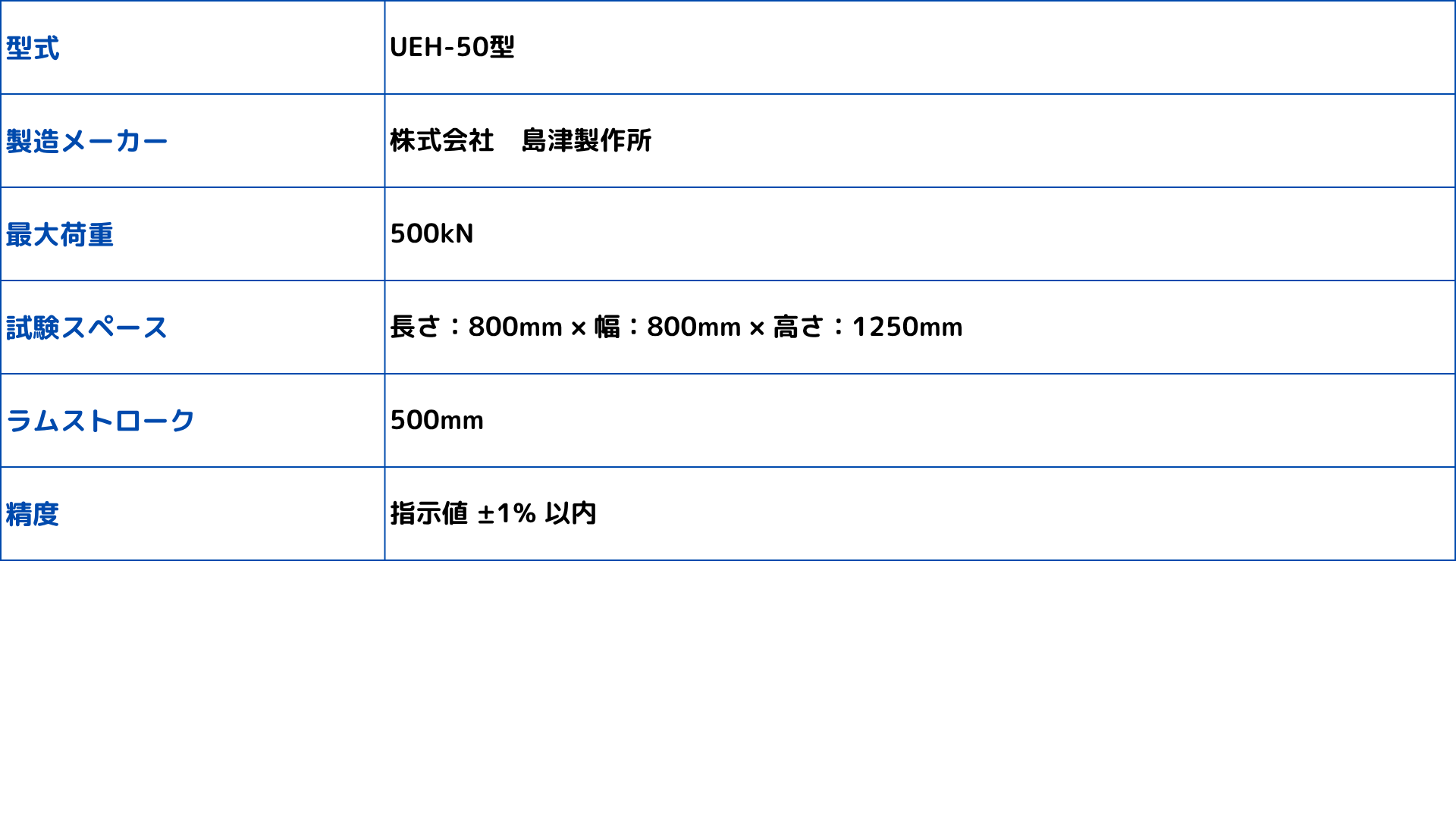

500kN横型引張試験機
小型製品の引張試験に使用する横型引張試験機です。

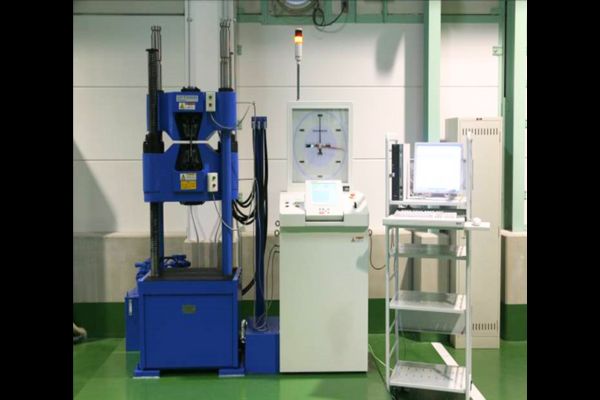

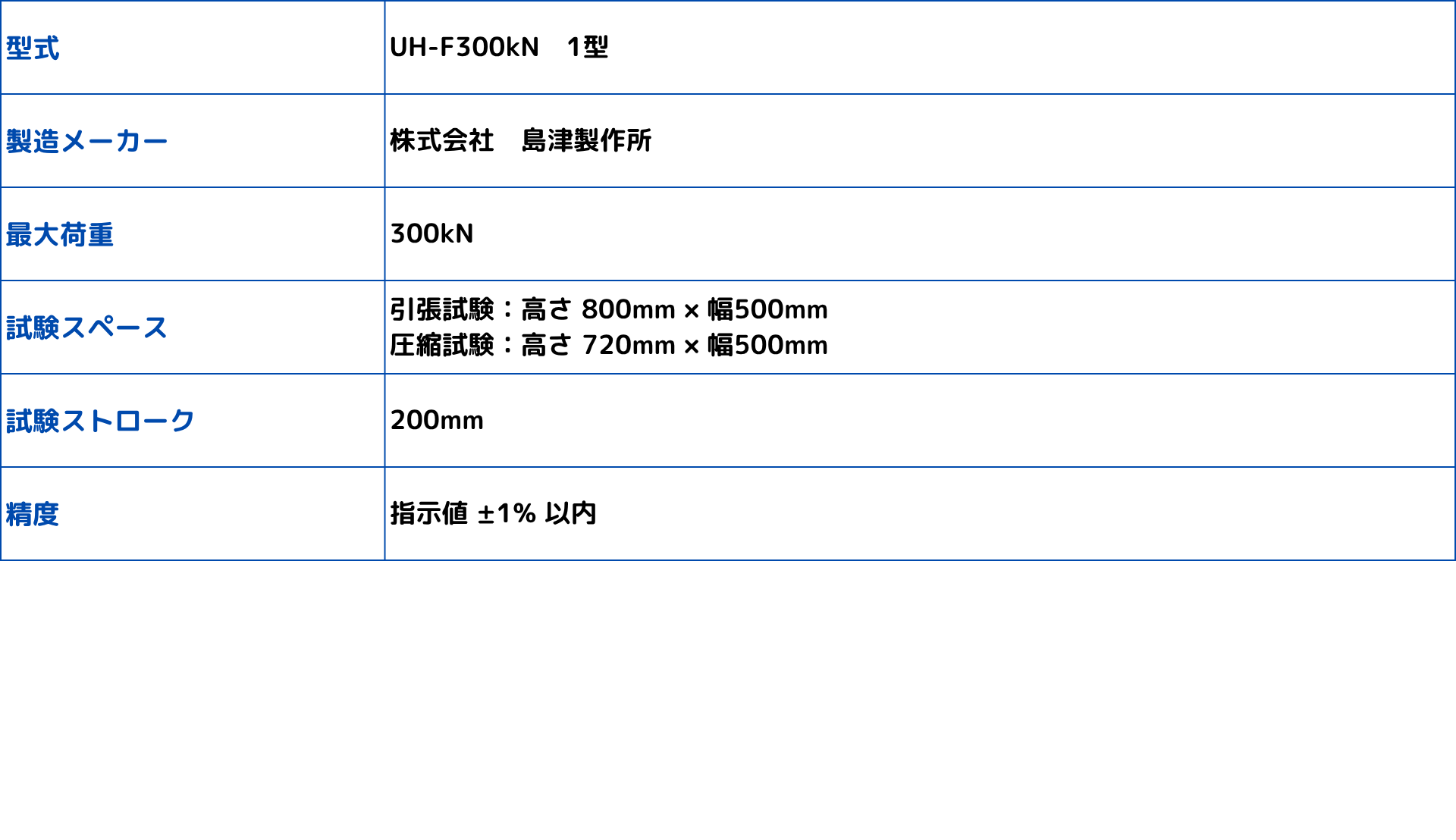

300kN縦型万能試験機
テストピースの引張試験、圧縮、曲げ試験が可能です。

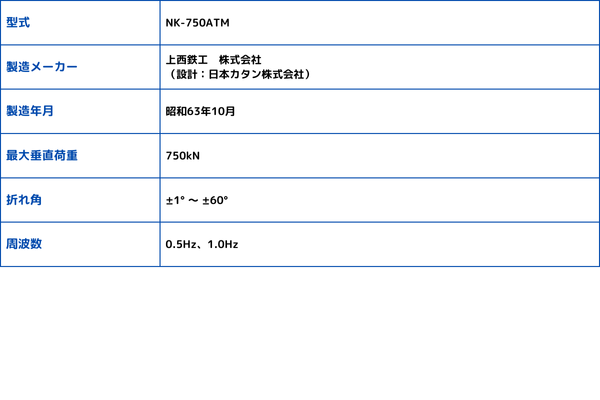

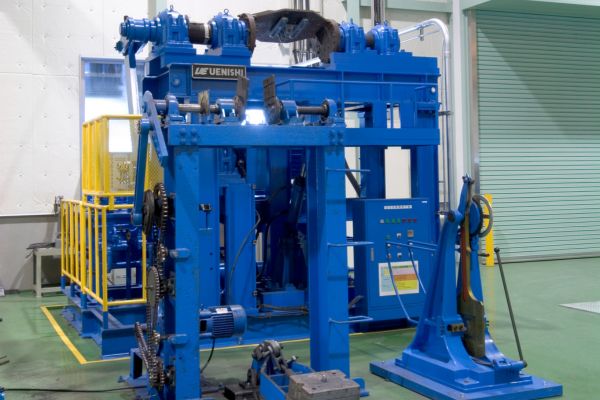

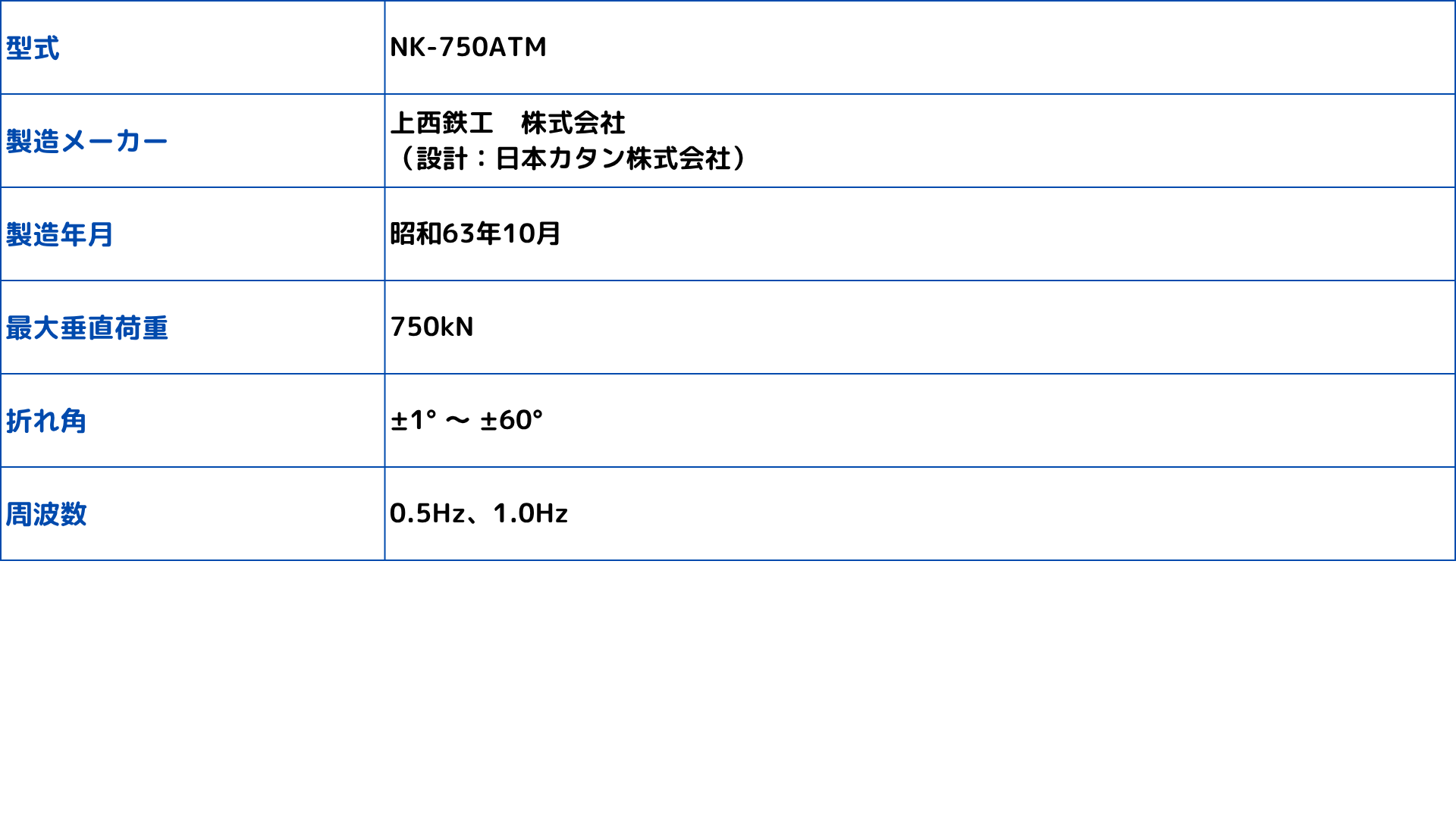

750kN摩耗試験機
架線金具を人工的に摩耗させる試験機で、その負荷荷重は最大750kNです。
大型で垂直荷重が大きい超高圧送電線用がいし装置の鉄塔取付金具や連結金具の試験に使用します。
がいし装置の動揺で金具連結部に生じる摩耗現象を再現し、金具の摩耗量を測定するための試験機です。
油圧シリンダーにより垂直荷重を一定に保持しながら、振れ角を変えることができます。

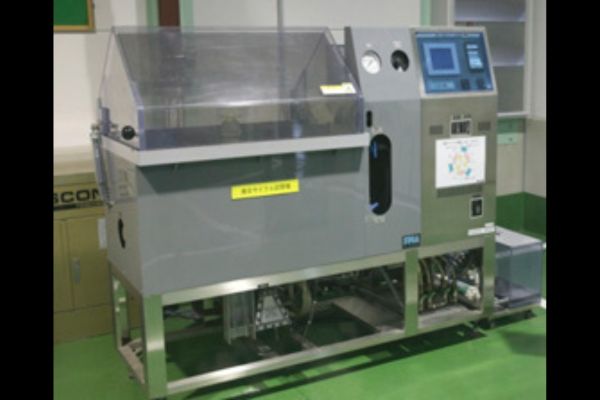

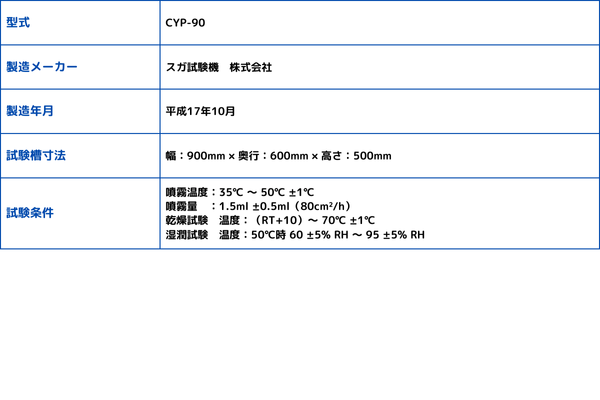

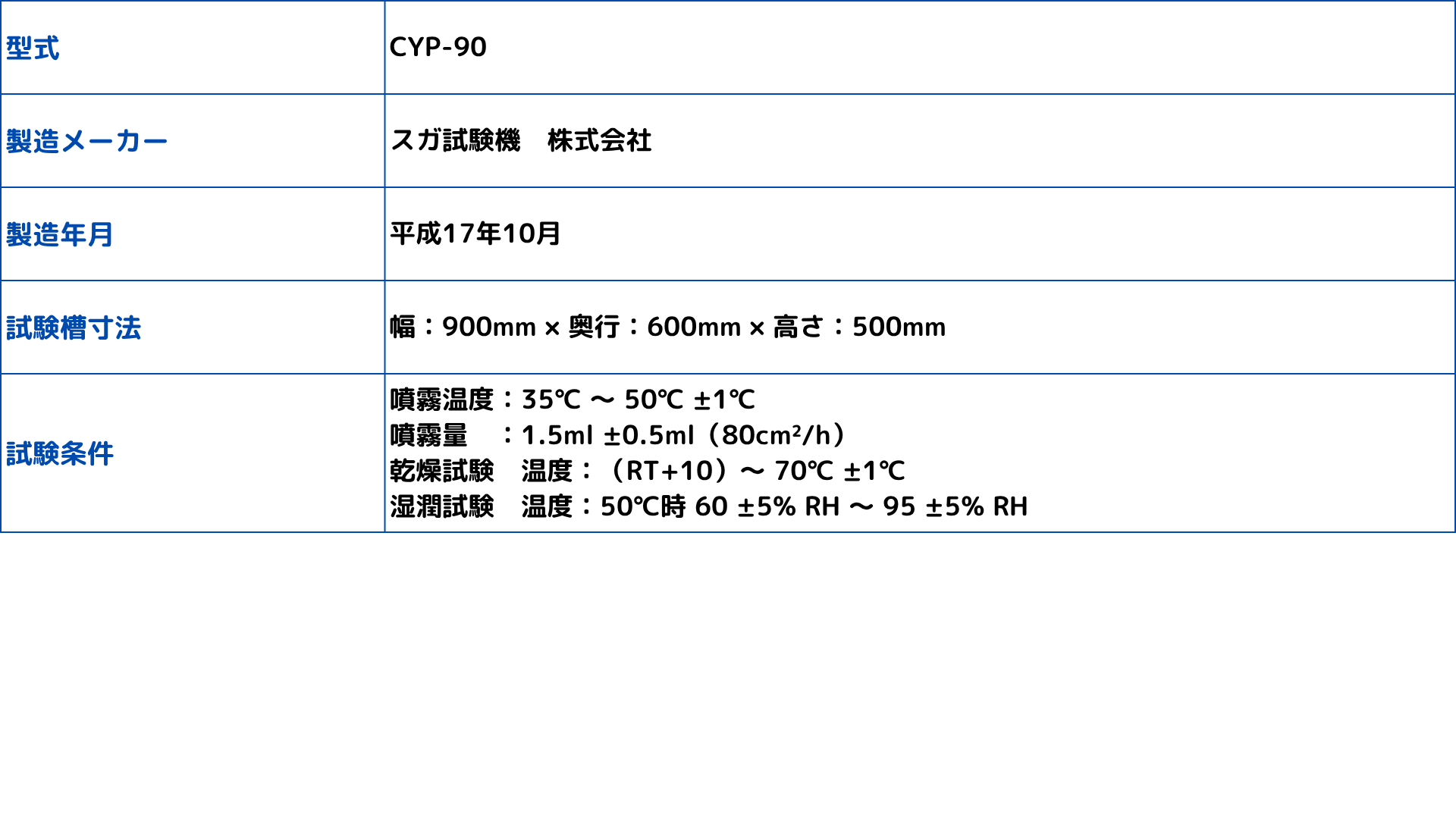

塩乾湿複合サイクル試験機
塩害、乾燥、湿潤、低温、高温などさまざまな自然環境下に対応する複合試験が可能です。 TM式噴霧ロス防止噴霧塔（ISO方式）により、均一な噴霧粒子を試験槽の全体に分布させることができ、pH、塩濃度が一定です。 また、試験条件の移行がスムーズで正確であり、JIS H 8502規格に適合するサイクル試験機です。

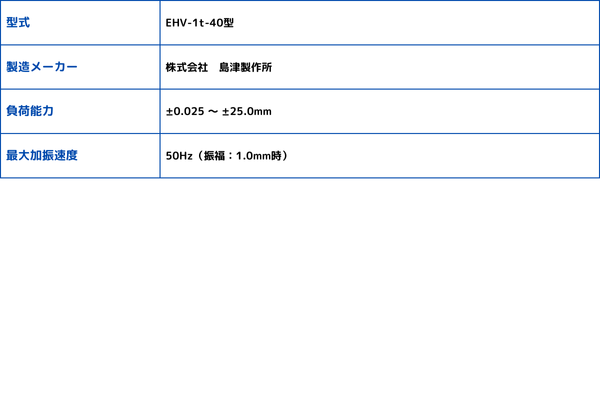

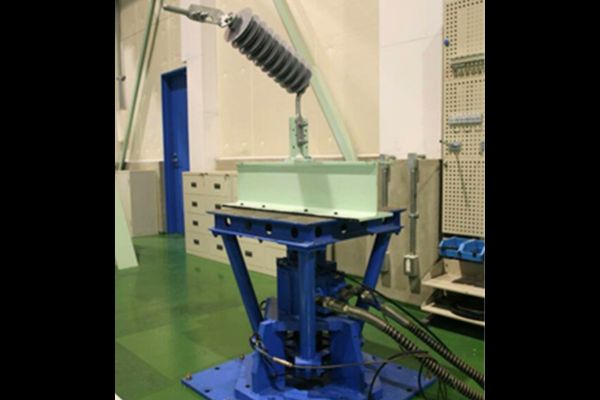

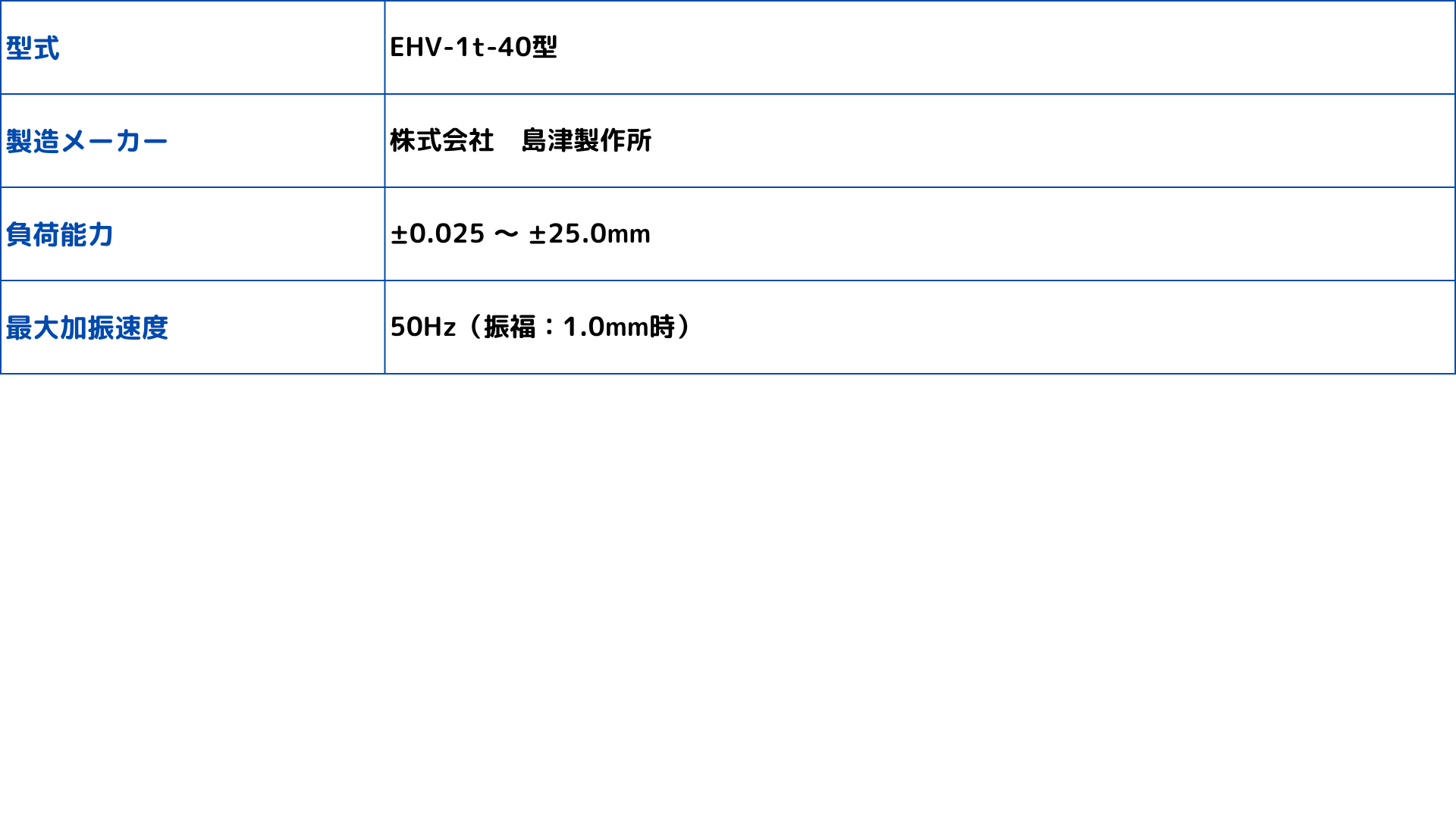

広帯域振動試験機
電線やアークホーンに縦方向への振動を加え、 風による微風振動等がクランプやアークホーンに与える影響を評価します。

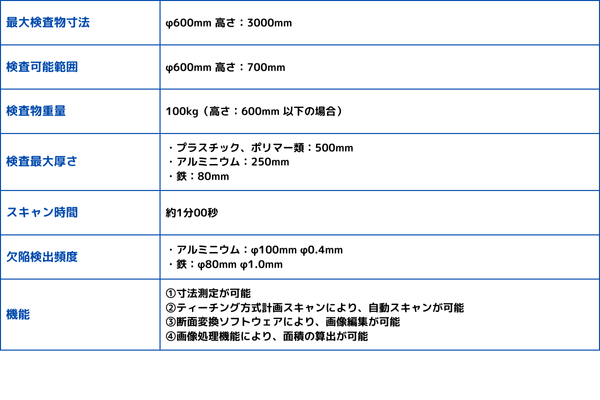

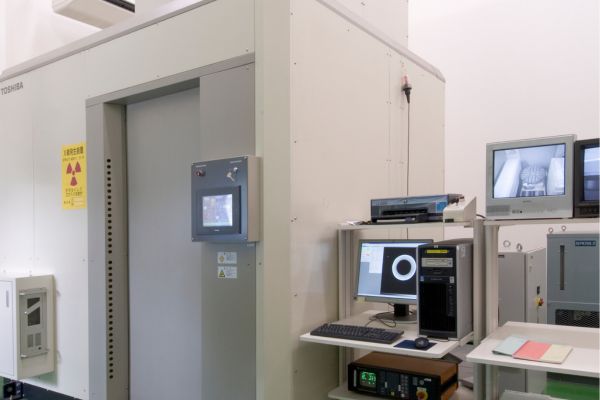

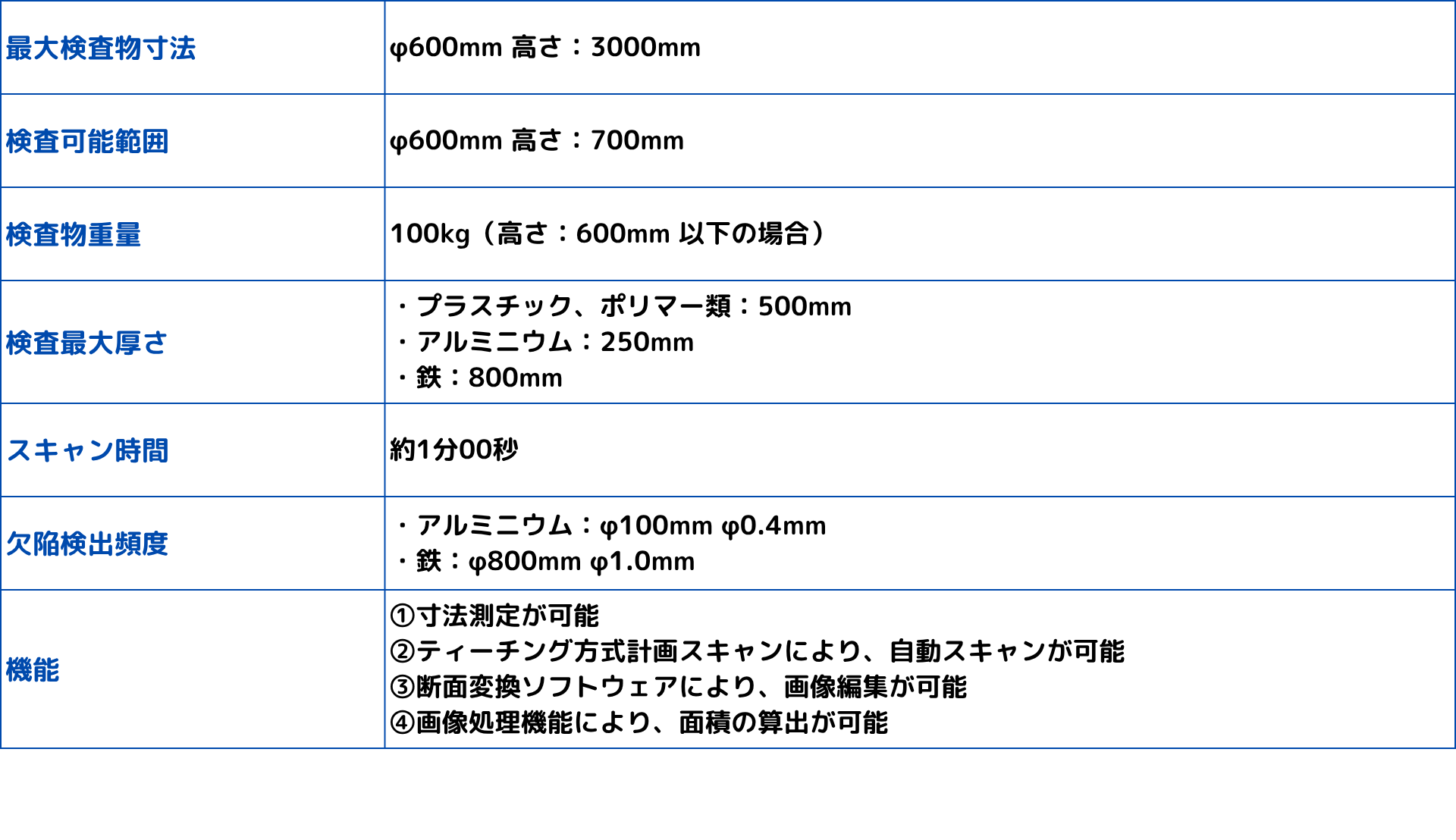

X線CTスキャナ装置
国内最高レベルの透過能力を持つX線CTスキャナ装置を設置。 Ｘ線ＣＴスキャナは、物体の全周方向からＸ線を照射、物体内部のＸ線吸収係数の程度により 変調された透過データを多数収集、コンピュータによって断面像を構成し画像表示するものです。 架線金具の内部状態を非破壊で検査すること可能です。さまざまな物質で構成され、 千差万別な形状をした製品の密度や構造の断面像が得られます。
画像データ：株式会社ＱＵＩＮＴ様 ご提供

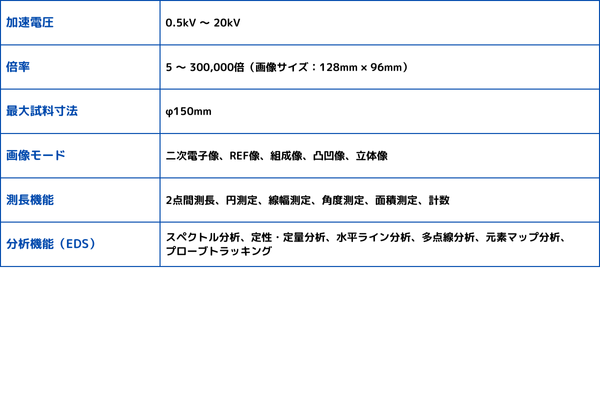

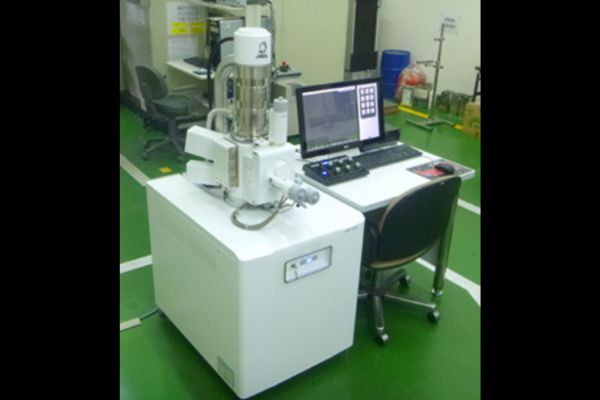

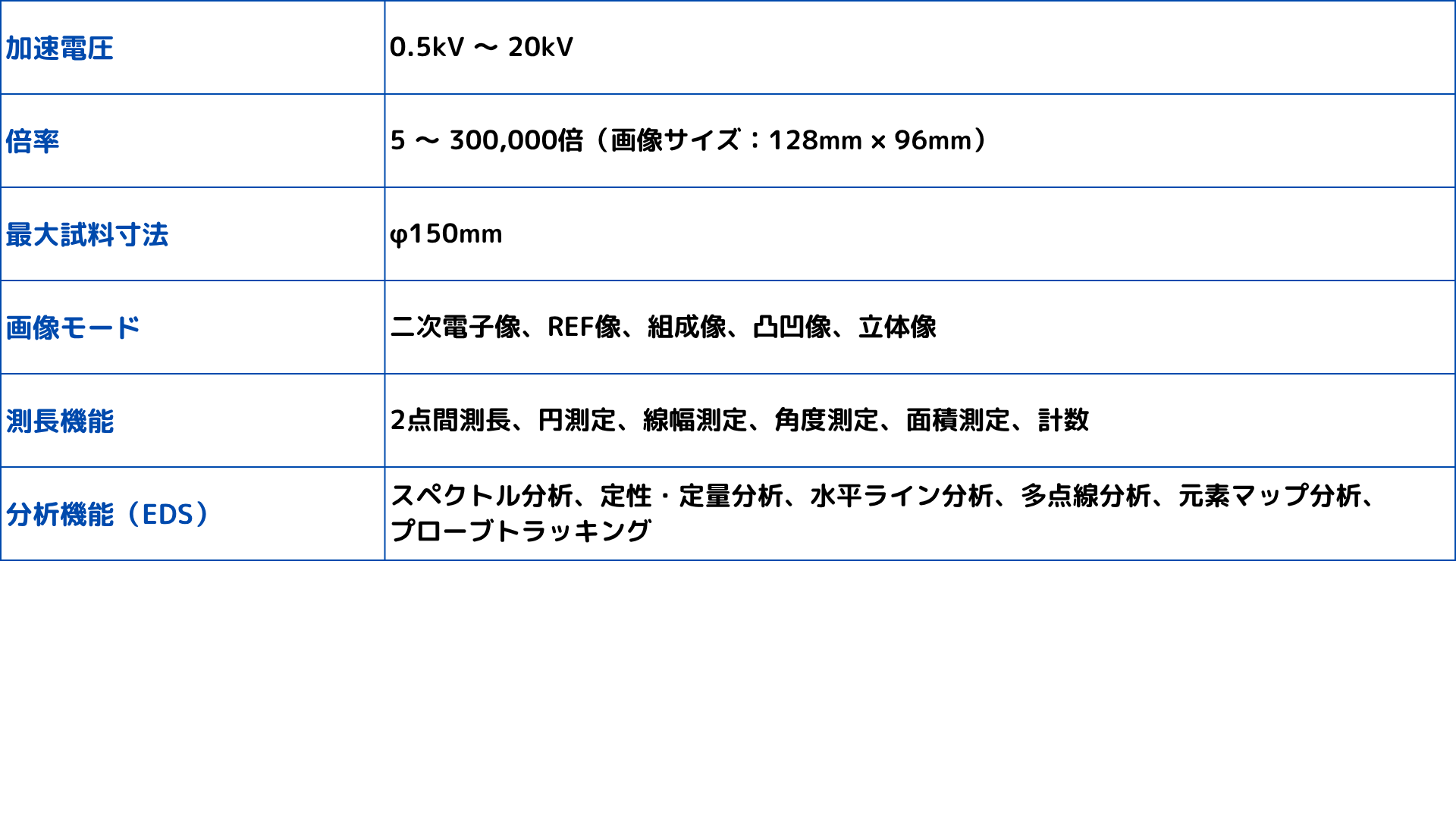

走査型電子顕微鏡
EDS分析機能を搭載した走査電子顕微鏡(SEM)を設置。ミクロの表面状態を観察しながら、元素の有無や分布を迅速に分析できます。 ドライSDD検出器によるEDS分析機能をはじめ、10Pa〜100Paの低真空下での観察が可能な低真空モードを搭載し、多様な分析ニーズに対応できます。 事前に試料の写真を撮影し、ステージ上の試料の位置と連動させるステージナビゲーションシステムを搭載し、観察部位を正確に把握できます。

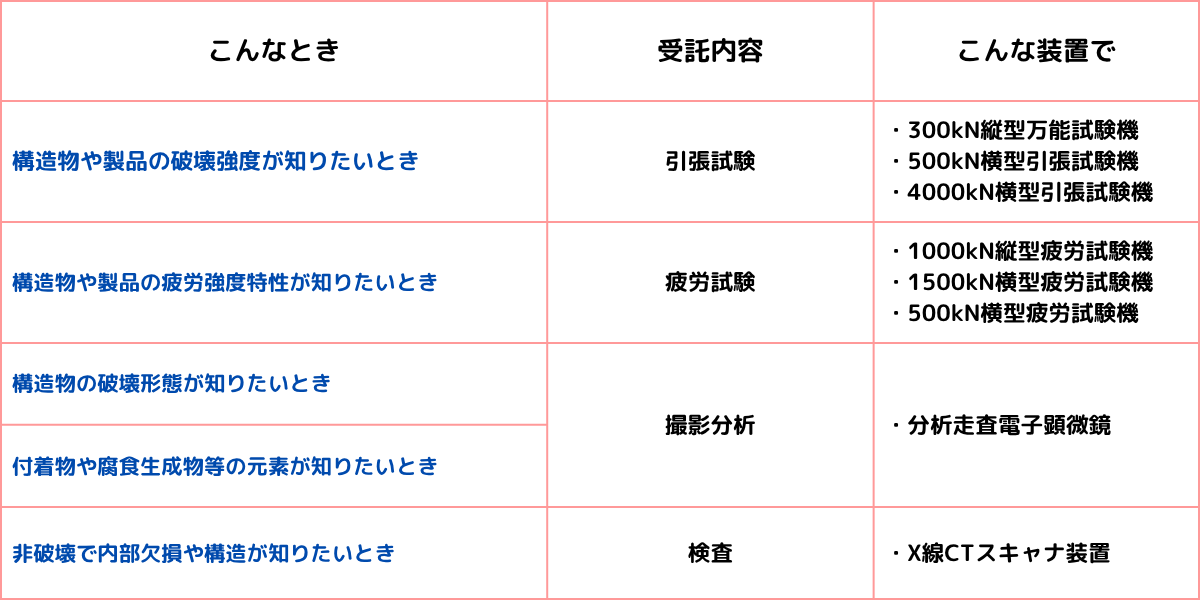

試験機・分析機器一覧
| 設備名 | 数量 | 適用 |
|---|---|---|
| 横型引張試験機 | 2基 | 500kN・4000kN |
| 縦型万能試験機 | 1基 | 300kN |
| 縦型疲労試験機 | 1基 | 1000kN |
| 横型疲労試験機 | 2基 | 500kN 1基・1500kN 1基 |
| 摩耗試験機 | 2基 | 30kN・750kN |
| 振動試験機 | 1基 | |
| 機械的試験用鉄塔 | 5基 | 耐張型 4基・門型 1基 |
| 長期荷重試験設備 | 1基 | |
| 高電圧課電設備 | 1式 | 最高対地電圧200kV |
| 塩乾湿複合サイクル試験機 | 1基 | 腐食促進試験設備 |
| Ｘ線ＣＴスキャナ装置 | 1基 | 定格出力 420kW |
| 分析走査電子顕微鏡 | 1基 | EDS分析機能搭載 |
| 光学顕微鏡 | 1台 | |
| 実体顕微鏡 | 1台 | |
| 硬度計 | 2台 | ブリネル・ビッカース |
| 静歪測定器 | 4台 | 各種静的歪試験等 |
| データロガー（静歪記録装置） | 2台 | 各種静的歪試験等 |
| 恒温槽 | 1台 | |
| ユニバーサルレコーダー（動歪測定器） | 2台 | 動的計測 |
| レベルカウンタ | 数十台 | 送電線監視装置 |
| 風向・風速発信機 | 数十台 | |
| 他観測用センサ類 | 数十台 | |
| ＣＡＤシステム | 13台 | AutoCAD 11台・CATIA 2台 |
| 超音波カメラ | 1台 | 超音波検出機器（コロナノイズ、ガス漏れ音等） |
